Установка электродуговой металлизации предназначена для распыления проволоки и нанесения защитных покрытий на стальные детали в ручном или полуавтоматическом режимах, путем расплавления подаваемых проволок в электрическую дугу образованную между ними, перенос частиц на подложку происходит за счет сжатого воздуха подаваемого в пистолет-горелку, это позволяет получать плотные малоокисленные покрытия однородной формы с хорошими адгезионными свойствами. Особенностью установки является её производительность за счет двух барабанов с проволокой, это позволяет получить более стабильную работу дуги

Назначение и область применения: Установка предназначена для нанесения цинкового покрытия методом распыления на стальные детали простой и сложной конфигурации, процесс электродуговой металлизации в ручном режиме.

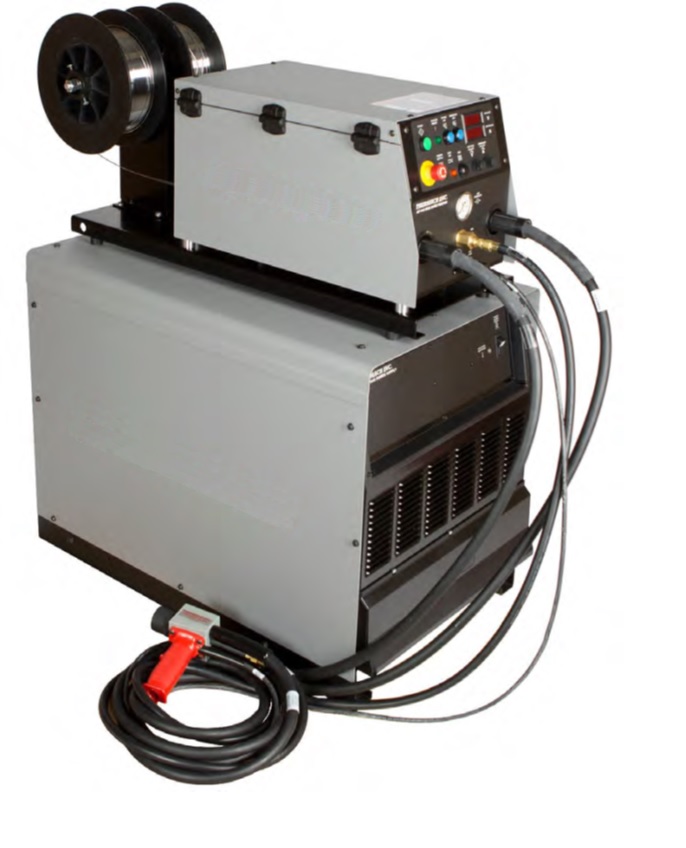

Источник тока - рамная конструкция со съёмными боковыми стенками. На рамной конструкции закреплены понижающий трансформатор, трёхфазный выпрямительный мост и элементы коммутации.

На передней лицевой стенке - органы управления и настройки. Сверху на источник питания устанавливается блок подачи проволоки

Блок подачи проволоки с элементами управления и индикации, на лицевой панели:

• включение/выключение установки
• регулирование напряжения и тока дуги
• регулирование скорости подачи проволоки
• подача воздуха/продувка системы
• отображение параметров системы (сила тока, напряжение, давление воздуха)



1. ОБЩИЕ СВЕДЕНИЯ

Основные параметры и размеры
1	Блок подачи проволоки (ДхШхВ), не более, мм	1100х400х500
2	Источник тока (ДхШхВ), не более, мм	1100х700х1300
3	Максимальная масса пистолета, не более, кг	1,5
4	Максимальная масса пистолета с проводами, не более, кг	4
5	Масса блока подачи проволоки, не более, кг	60
6	Масса источника тока, не более, кг	180
7	Длина проводов и шлангов (кабель управления и подачи проволоки от блока подачи проволоки до пистолета), м	3-5
8	Длина кабеля питания (силового кабеля и кабеля управления от источника тока до блока подачи проволоки), не менее, м	10

Технические
	Диаметр применяемой цинковой проволоки, мм
	Пятно распыления, мм
	Производительность установки, не менее, кг/ч
	Рабочее давление сжатого воздуха, МПа
	Расход сжатого воздуха, не более, м3/мин
	Параметры питания установки, В/Гц
	Потребляемая мощность, не более, кВт
	Рабочий ток дуги, диапазон, А
	Регулировка напряжения, диапазон, В
	Привод подачи проволоки – «толчковый» - посредством электропривода





Источник тока Кабель управления

Силовой кабель (+/-)

Кабель удаленного управления

Блок подачи проволоки (в сборе)

Шланг подачи воздуха (пистолет)

Кабель коаксиальный

Кабель пистолета

Пистолет



1. Преимущества установки электродуговой металлизации «М3»



• Специально разработанная система управления обеспечивает низкую утомляемость оператора. Подающая система М3 использует метод «толкания» проволоки, используется надежный электродвигатель с проволочным приводом, расположенный внутри консоли управления вместо горелки.  Это сделано для облегчения горелки, даже при распыления проволоки 2.5мм оператор может легко манипулировать пистолетом.

• Блока питания М3 оснащается роликовыми шасси, что облегчает тяжелую работу, делая его мобильным.
• С механизмом подачи проволоки М3, расположенным сверху источника питания, система становится мобильным рабочим центром.
• Ручка спускового курка М3
• Большой переключатель на передней панели, чтобы контролировать производительность установки
• Дистанционный контроль температуры и напряжения
• Дистанционное включение / выключение
• Функция удаленного управления и регулировки напряжение и силы тока
• Запатентованная система быстрой смены проволоки
• Быстрая замена катушек с проволочным приводом
• Переустанавливаемый счетчик проволоки LCD
• Переустанавливаемый таймер ЖК-дисплея
• Регулировка предварительного потока воздуха
• Позволяет использовать бухты проволоки в катушках для длительного распыления.
• Облегчает работу с проволокой, с которой трудно работать из-за дефектов отливки в проволоке

Органы управления лицевой панели включают Аварийную остановку

В комплект поставки входят:



1. Источник тока;
2. Блок подачи проволоки;
3. Пистолет
4. Комплект кабелей и газовых рукавов;
5. Комплект ЗИП;
6. Эксплуатационная документация.
