Покрытия с термическим напылением из карбида хрома борются с высокотемпературным износом благодаря высокой износостойкости, создаваемой твердыми твердосплавными частицами, и стойкости к высокотемпературному окислению оксида Cr ₂ O _3, образующегося на обеих фазах CR3C2-NiCr.

В то время как покрытия из карбида вольфрама  обеспечивают лучшую износостойкость при температурах ниже 510 ° C (950 ° F), высокоскоростные напыляемые покрытия из карбида хрома смягчают абразивный и эрозионный износ при температурах до 750 ° C (1380 ° F).

Коррозионная стойкость обеспечивается матрицей NiCr, в то время как износостойкость обеспечивается в основном карбидной керамической фазой.

Свойства исходного сырья Cr ₃ C ₂ -NiCr

Покрытия из карбида хрома опрыскивают агломерированным и спеченным порошком Cr ₃ C ₂ -NiCr -30 + 5 мкм.

Номинальный состав	мас.%
Cr 3 C 2	основание
Всего углерода	9.2-10.8
никель	18-22
Хром	4,5-5,5 в металлической фазе

Свойства покрытия карбида хрома HVAF

На свойства покрытия Cr ₃ C ₂ -NiCr существенно влияют процесс распыления и параметры распыления.

Скорость абразивного износа покрытий из карбида хрома контролируется несколькими факторами, такими как:

• морфология исходного порошка
• размер и распределение частиц карбида хрома
• твердость частиц карбида хрома относительно абразивных частиц
• свойства матрицы и ее объемная доля, и
• процесс нанесения покрытия, который определяет характеристики покрытия, такие как:
  • Фазовый состав
  • плотность
  • твердость
  • Сила связи и
  • Остаточные напряжения

Типичные свойства покрытия из карбида хрома Kermetico HVAF

Характерная черта	Единицы СИ	Единицы США
Кажущаяся металлографическая пористость	<1,0%
Прочность сцепления со сталью	70 МПа при 500 мкм	10000 PSI при 0,020 ”
Твердость покрытия, HV 300	950-1,100
Типичная шероховатость при распылении R a , микродюйм	2-3,2 мкм	80-120 мкс
Максимальная толщина покрытия	1 мм	0,040”
Максимальная рабочая температура	750 ° С	1,380 o F

Нанесенные Kermetico HVAF хром-карбидные покрытия обладают отличной устойчивостью к эрозии при повышенной температуре и износу скольжения.

• Ударопрочность и усталостная прочность хорошие.
• Термостойкость отлично.
• Общая коррозия и устойчивость к коррозии при повышенной температуре очень хорошие.

Обычно это покрытие используется при повышенных температурах, когда покрытия из карбида вольфрама не работают или когда требуется более быстрая и менее дорогостоящая обработка.

Особенностью покрытия из карбида хрома Kermetico HVAF является то, что оно остается пластичным в течение длительного срока эксплуатации при высоких температурах, в частности, выше 600 ^o C (1100 ° F).

Температура сгорания в процессе Kermetico HVAF значительно ниже температуры плавления Cr3C2, что исключает возможность растворения карбидов в никель-хромовой матрице во время нанесения покрытия.

В результате во время нанесения покрытия HVAF не происходит выделения карбидов в никель-хромовой матрице, а металлическая матрица остается пластичной.

Такое осаждение карбидов является основной причиной охрупчивания и разрушения напыленных HVOF покрытий при работе в условиях высоких температур.

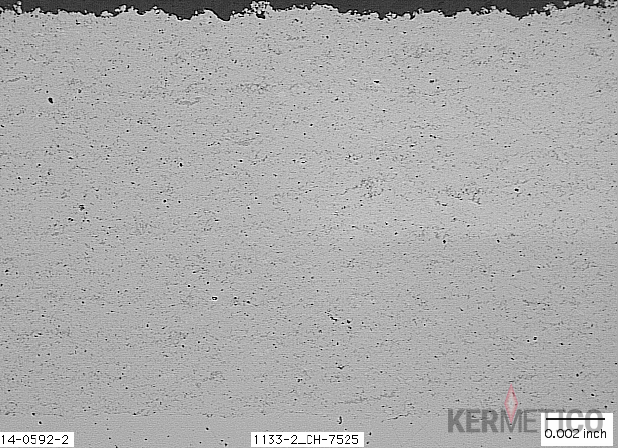

Типичная микрофотография поперечного сечения покрытия HVAF CrC-NiCr

Покрытие из карбида хрома Kermetico HVAF Cr3C2-NiCr

Типичные области применения высокоскоростных покрытий из карбида хрома для воздушного топлива

Износ скольжения, эрозия и истирание при повышенных температурах:

• Водонапорная и пароперегревательная трубка в котлах для выработки электроэнергии с псевдоожиженным слоем и пылевидным углем
• Рабочие колеса насоса
• Насадки
• Лопатки газовых турбин
• Шаровые краны и седла
• Поршневые кольца
• Защита от износа в гидравлическом оборудовании как альтернатива твердому хрому.

Равномерная высокая твердость и пластичность, низкое напряжение и пористость приводят к значительному увеличению срока службы деталей, защищенных покрытиями Kermetico HVAF Cr ₃ C ₂ -NiCr по сравнению с HVOF. Наш партнер в Индии также наносит покрытия из карбида хрома .
