Покрытия из Хастеллоя - HVAF и HVOF - Коррозионные и износостойкие свойства

Высокоскоростные напыляемые покрытия Hastelloy * обеспечивают высокую стойкость к равномерной коррозии, превосходную локальную коррозионную стойкость и отличную стойкость к коррозионному растрескиванию под напряжением.

Никель-хром-молибденовые сплавы Hastelloy C сочетают в себе стойкость к окислительным и неокисляющим средам.

Как и многие другие никелевые сплавы, покрытия Hastelloy * являются пластичными, легко распыляемыми и обладают исключительной стойкостью к коррозионному растрескиванию под напряжением в хлоридсодержащих растворах (форма деградации, которой подвержены аустенитные нержавеющие стали).

Обладая высоким содержанием хрома и молибдена, он может выдерживать как окисляющие, так и неокисляющие кислоты и проявляет исключительную устойчивость к точечной и щелевой коррозии в присутствии хлоридов и других галогенидов.

Кроме того, он очень устойчив к сульфидному растрескиванию под напряжением и коррозионному растрескиванию под напряжением в среде кислых месторождений.

Коррозионная стойкость HVAF напыленных покрытий из хастеллоя

Потребность в металлическом покрытии возникает, когда коррозийное воздействие сочетается с повышенными температурами, истиранием или кавитацией.

Стойкость термически напыленных покрытий типа Hastelloy C к агрессивным факторам в значительной степени зависит от пористости покрытия, прочности сцепления и уровней окисления.

Покрытия Kermetico HVAF характеризуются значительно более низкой пористостью и окислением, чем покрытия HVOF, благодаря значительно более низкой температуре процесса, более высокой скорости частиц и меньшему количеству кислорода в нашем процессе HVAF.

Типичные свойства покрытий Kermetico HVAF Hastelloy

Предварительно легированный порошок Hastelloy, газораспыленный.

Номинальный состав	мас.%
Никель	основание
Хром	16-17
Молибден	16-17
Железо	макс 2.0
Кремний	макс 1,0
Марганец	макс 1,0
Углерод	макс 0,10

Свойства покрытия HVAF Hastelloy

Кажущаяся металлографическая пористость	<1,0%
Твердость, HRC	28-30
Прочность связи с углеродистой сталью (при толщине 500 микрон (0,020 дюйма)), МПа (PSI)	80 (12 000+)
Максимальная толщина покрытия (при напылении), мм (дюйм)	2 (0,080)

• Machinable
• Отличная устойчивость к коррозии в соленой воде, восстановлении кислот, сероводорода и газов, содержащих оксиды серы
• Хорошая стойкость к повышенной температуре и коррозии точки росы

Покрытие из Хастеллоя обычно наносится с помощью нашей технологии струйной обработки HVAF и содержит 5% частиц оксида алюминия. Это очень пластично и позволяет сварку в непосредственной близости от покрытия.

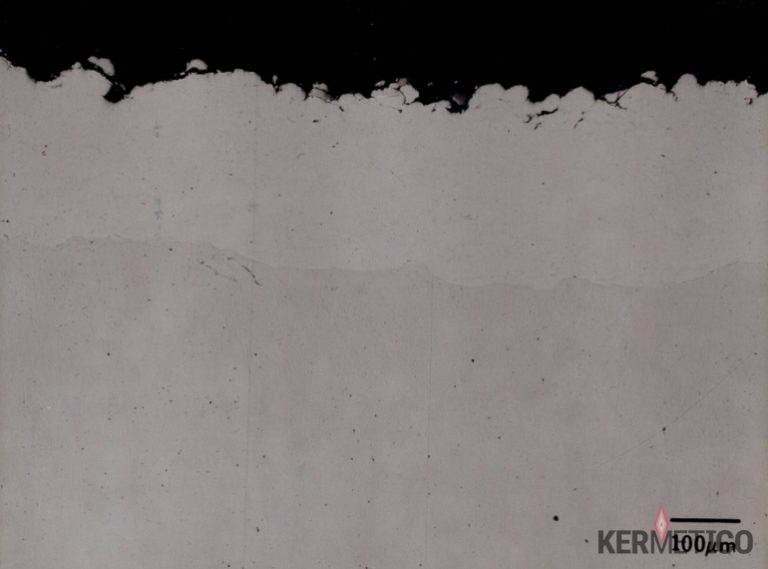

Микрофотография антикоррозийного покрытия Kermetico HVAF Hastelloy C, X100

Типичные области применения высокоскоростных воздушных топливных покрытий из хастелоя

Используется для защиты от коррозии:

• Водосточные системы котлов-утилизаторов
• Рабочие лопатки и корпус насосов
• Насосные рукава и фитинги
• Стенки из сульфиноламиновых контакторов
• Оборудование для обработки серной кислоты
• Системы десульфурации дымовых газов
• Фармацевтические реакторы

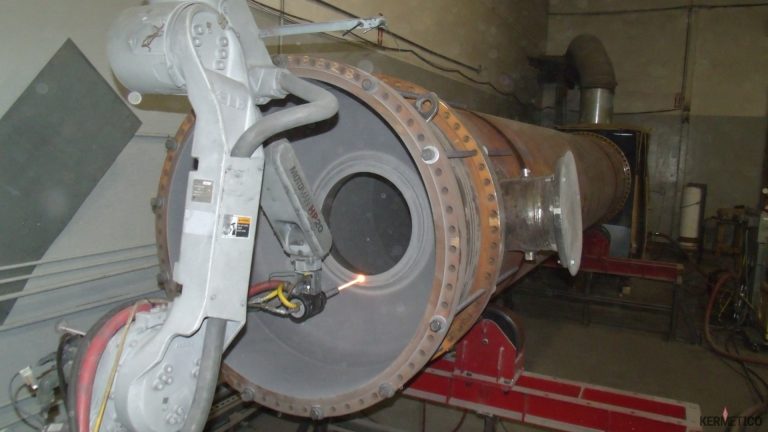

HVAF, распыляющий покрытие из хастеллоя внутри сосуда

Компания Chevron определила наши покрытия HVAF Hastelloy для сосудов и редукторов нефтеперерабатывающих заводов по очистке серы.

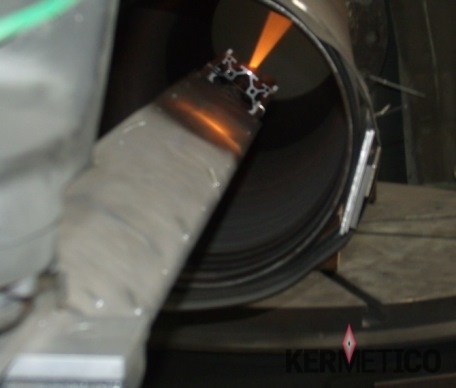

Оборудование HVAF для распыления покр
